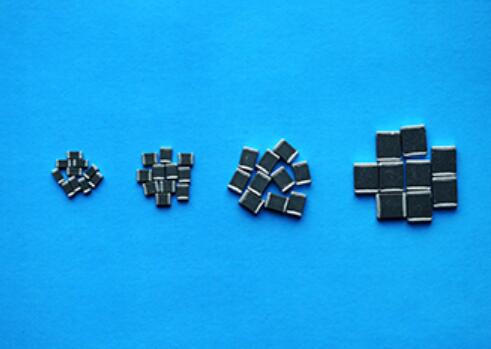

浪涌防護專用QV1210H系列貼片壓敏電阻
氧化鋅壓敏電阻是一種以氧化鋅為主體、添加多種金屬氧化物為添加劑、經過空氣中高溫?zé)Y(jié)而制成的多晶半導體陶瓷元件。壓敏
電阻是一種限壓型保護器件。壓敏電阻和被保護電路元件并聯在電路中，當電路中出現雷電過電壓、靜電過電壓或瞬態操作過電壓
時，利用壓敏電阻的非線性特性，壓敏電阻會以納秒級時間的響應速度將兩端電壓迅速下降鉗位到一個相對固定的安全電壓值，從
而避免被保護電路元件遭受過電壓的沖擊而損壞。
當施加于壓敏電阻器兩端電壓小于其壓敏電壓，壓敏電阻器相當于10MΩ以上絕緣電阻；當在壓敏電阻器兩端施加大于壓敏電壓的過
電壓時，壓敏電阻器的電阻急劇下降呈現低阻態，從而把電荷快速導走，有效地保護了電路中的其它元器件不致過壓而損壞。
多層片式壓敏電阻是貼片封裝的壓敏電阻器，采用多層獨石結構，具備寄生電感小、體積小、SMT效率高、響應時間短、工作溫度高、
保護能力強的優勢。恭成科技QV****H系列貼片壓敏電阻應用于100V以內低電壓電路，包括DC電源和低頻信號線進行雷擊、浪涌防護，
吸收并衰減脈沖能量，可以吸收線路內部產生的操作過電壓（整流、逆變換、變壓器產生的電磁脈沖和線路浪涌）及衰減后的雷電感
應過電壓，用作二級防護（可代替SMAJ/SMBJ的TVS），同時部分應用于手機、LCD-TV/STB/電腦等的通信接口進行ESD靜電防護，替代
TVS使用。
QV1210H系列貼片壓敏電阻特點：
1） SMD小型貼片，節省空間，方便生產；
2） 響應時間為ns級，響應速度滿足各種電路保護要求；
3） 高浪涌抑制，同體積浪涌能力遠大于TVS；
4） 高溫性能穩定，125℃不降額；
5） 低的漏電流IL<10μA；
6） 雙向無極性保護，鉗位電壓低；
7） 優于UL94V-0可燃性等級；
8） 符合RoHS環保標準
QV1210H系列貼片壓敏電阻應用范圍：
1） 汽車電子應用：汽車的控制單元、電液制動、ABS / ESP、天窗、車窗控制等負載突降保護和迅速啟動保護；
2） 工業儀表、控制與測量設備、安防攝像頭、電子電度表控制板；
3） 5G通訊基站、網通設備、網絡產品接口、漏電保護器控制板；
4） 視頻和音頻線I / O端口、高速數據線（如HDMI、USB 3.0、IEEE 1394接口、射頻天線、射頻模塊）的ESD保護；
5） IEC 61000-4-5的浪涌保護，IEC 61000-4-4的EFT保護，ESD保護符合IEC 61000-4-2（4級）
QV1210H系列貼片壓敏電阻性能參數：
1） 結構與尺寸；
|
類型 |
L（mm） |
W（mm） |
T（mm） |
a（mm） |
|
1210 |
3.2±0.3 |
2.5±0.25 |
1.5 Max. |
0.50±0.25 |
|
部分 |
① |
② |
③ |
|
組成 |
片式壓敏電阻用 ZnO半導體陶瓷 |
內電極 (Ag 或 Ag-Pd) |
端電極 (Ag/Ni/Sn 三層) |
2） 電性能參數：
|
型號 |
工作電壓(V) |
壓敏電壓(V) |
限位電壓 (8/20μs) |
峰值電流 (8/20μs) |
能量耐量 (10/1000μs) |
|||
|
AC |
DC |
V1mA |
ΔV1mA |
Ip(A) |
Ic(A) |
Ip(A) |
WT (J) |
|
|
QV1210H090LT |
9 |
7 |
13 |
± 15% |
24 |
2.5 |
400 |
1.5 |
|
QV1210H120LT |
12 |
9 |
18 |
± 15% |
30 |
2.5 |
400 |
1.5 |
|
QV1210H140KT |
14 |
11 |
20 |
± 10% |
34 |
2.5 |
400 |
1.5 |
|
QV1210H160KT |
16 |
12 |
22 |
± 10% |
36 |
2.5 |
400 |
1.5 |
|
QV1210H180KT |
18 |
14 |
25 |
± 10% |
42 |
2.5 |
400 |
1.5 |
|
QV1210H220KT |
22 |
17 |
28 |
± 10% |
46 |
2.5 |
400 |
1.5 |
|
QV1210H240KT |
24 |
18 |
30 |
± 10% |
52 |
2.5 |
400 |
1.5 |
|
QV1210H260KT |
26 |
20 |
34 |
± 10% |
58 |
2.5 |
400 |
1.5 |
|
QV1210H280KT |
28 |
22 |
37 |
± 10% |
63 |
2.5 |
400 |
1.5 |
|
QV1210H300KT |
30 |
25 |
39 |
± 10% |
66 |
2.5 |
400 |
1.5 |
|
QV1210H330KT |
33 |
26 |
42 |
± 10% |
72 |
2.5 |
400 |
1.5 |
|
QV1210H380KT |
38 |
30 |
47 |
± 10% |
80 |
2.5 |
400 |
1.5 |
|
QV1210H420KT |
42 |
33 |
53 |
± 10% |
90 |
2.5 |
400 |
1.5 |
|
QV1210H450KT |
45 |
35 |
56 |
± 10% |
96 |
2.5 |
400 |
1.5 |
|
QV1210H480KT |
48 |
37 |
60 |
± 10% |
102 |
2.5 |
400 |
1.5 |
|
QV1210H560KT |
56 |
40 |
68 |
± 10% |
116 |
2.5 |
400 |
1.5 |
|
QV1210H600KT |
60 |
45 |
76 |
± 10% |
129 |
2.5 |
400 |
1.5 |
|
QV1210H650KT |
65 |
50 |
82 |
± 10% |
139 |
2.5 |
400 |
1.5 |
|
QV1210H750KT |
75 |
55 |
94 |
± 10% |
160 |
2.5 |
400 |
1.5 |
|
QV1210H850KT |
85 |
60 |
100 |
± 10% |
175 |
2.5 |
400 |
1.5 |
3） 產品包裝：
|
類型 |
盤規格 |
載帶 |
每盤數量 |
|
1210 |
7" |
紙帶 |
3K |
